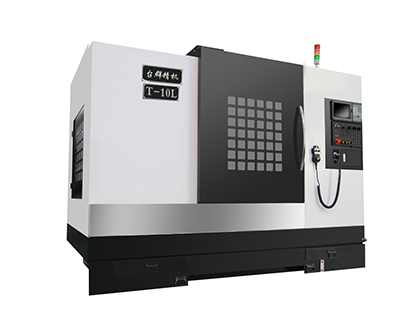

臺群精機T-10L
2017/3/15
直連式15000轉高速主軸，經動平衡機檢驗調整，震動小，能有效延長主軸使用壽命，伺服電機采用高轉低俗噪音系列，這應高速高精度加工需求，三軸均采用高精度級滾珠絲杠傳動，確保傳動之精度。
箱式結構搭配大跨度的人字型立柱設計，確保機構耐久不變形，并大大提高整機抗震能力，保證其加工穩定，人性化的對話式界面，便于操作。
技術參數:
|
機型 |
單位 |
T-10L |
|
|
工作臺尺寸 |
mm |
1300*600 |
|
|
行程 |
左右（X） |
mm |
1000 |
|
前后（Y） |
mm |
600 |
|
|
上下（Z） |
mm |
600 |
|
|
工作臺T型槽數--尺寸 |
mm |
5-18*100 |
|
|
主軸鼻端至工作臺距離 |
mm |
70-670 |
|
|
主軸中心至機身端面距離 |
mm |
655 |
|
|
主軸轉速（標配） |
rpm |
50-8000 |
|
|
主軸錐度 |
# |
BT-40 |
|
|
主軸功率 |
kw |
11 |
|
|
X軸快速移動率 |
m/min |
20 |
|
|
Y軸快速移動率 |
m/min |
20 |
|
|
Z軸快速移動率 |
m/min |
16 |
|
|
切削速度 |
mm/min |
1-10000 |
|
|
三軸電機功率（X、Y、Z） |
kw |
2.0/2.0/2.0 |
|
|
刀具重量 |
kg |
8 |
|
|
刀具長度 |
mm |
300 |
|
|
直徑（滿刀/鄰空刀） |
mm |
75/150 |
|
|
水箱容量 |
L |
250 |
|
|
氣壓需求 |
kg/m3 |
6 |
|
|
總耗電功率 |
kva |
18 |
|
|
定位精度 |
mm |
0.008 |
|
|
重復精度 |
mm |
0.005 |
|
|
負重 |
kg |
800 |
|
|
機械重量（大約） |
kg |
7000 |
|
|
外形尺寸（長*寬*高） |
mm |
3170*2454*2850 |
|
