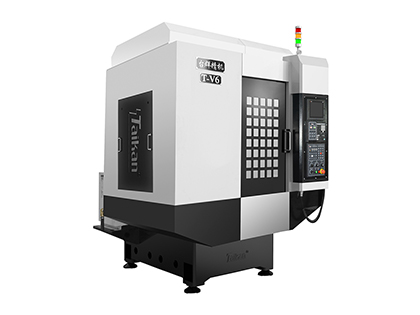

臺群精機T-V6
2017/3/15
該加工中心適合各類型IT零件高帶加工,機臺占地空間面積小,機械主軸采用短鼻端設計加工時噪音小.廣泛應用于機加工行業；
機械特性：
超大型立柱穩固，高速位移不震動，不變形，快速進給達到48M/分，Z軸采用剎車式伺服電機，搭配無配重設計，提升Z軸驅動性能，執行3D加工時，達到較佳表面精度。
特點：
1、三軸均采用滾珠式線軌，具備高剛性、低噪音、低摩擦特性，可獲得較佳循圓精度，采用后排屑設計，有效節約空間。
2、三軸均采用高剛性滾珠式線性滑軌，有效提高承重及剛性，日本進口伺服馬達，高速加工及快速移動縮短了定位時間并提高生產力，特別適用于汽車零件及IT類零件加工。
? X/Y/Z三軸采用高精密線性滑軌，確保機械在高速運行時確保定位精度；
? 本機床床身、主軸等關鍵部位均采用米漢納鑄鐵，經3D動態有限元素分析，穩定性好，確保高速切削各項精度穩定可靠；
? 三軸傳動的滾珠絲桿采用臺灣C3級霜母副滾珠絲桿，滾珠絲桿馬達端以及尾端軸承均采用進口P4級組合的專用高速軸承，三軸滾珠絲桿均進行預拉伸，性能穩定，提高軸向動力傳送效率；
? 超寬底座，鞍座加寬加長?！叭恕弊中土⒅O(shè)計，結構結實，在高速位移時有效保持穩定性能及承重負荷能力；
? 直聯主軸，通過三菱或發那科伺服電機驅動剛性聯軸器與主軸尾部直接相連，能有效避免因皮帶連接帶來的側向應力和噪音，以及皮帶傳輸齒磨損造成剛性攻牙精度偏差，其轉速可高達15000RPM，既適合輕型切削又適合中、重切削，從而有效保證加工的高效性與高精度；
? 內藏式主軸，能有效排除熱感應力；
? 三軸采用歐式P級，滾珠線性導軌，可支撐負荷，快速位移，確保定位精準；
? 三軸之軸滾珠絲桿均加裝支撐機構，提高軸向動力傳送效率。
技術參數：
|
機型 |
單位 |
T-V6 |
|
|
工作臺尺寸 |
mm |
700*400 |
|
|
行程 |
左右（X） |
mm |
600 |
|
前后（Y） |
mm |
390 |
|
|
上下（Z） |
mm |
450 |
|
|
工作臺T型槽數--尺寸 |
mm |
3-18*125 |
|
|
主軸鼻端至工作臺距離 |
mm |
190-640 |
|
|
主軸中心至機身端面距離 |
mm |
480 |
|
|
主軸轉速（標配） |
rpm |
50-12000 |
|
|
主軸錐度 |
# |
BT-40 |
|
|
主軸功率 |
kw |
5.5 |
|
|
X軸快速移動率 |
m/min |
48 |
|
|
Y軸快速移動率 |
m/min |
48 |
|
|
Z軸快速移動率 |
m/min |
48 |
|
|
切削速度 |
mm/min |
1-10000 |
|
|
三軸電機功率（X、Y、Z） |
kw |
1.5/1.5/3.0 |
|
|
刀具重量 |
kg |
8 |
|
|
刀具長度 |
mm |
300 |
|
|
直徑（滿刀/鄰空刀） |
mm |
78/120 |
|
|
水箱容量 |
L |
150 |
|
|
氣壓需求 |
kg/m3 |
6 |
|
|
總耗電功率 |
kva |
15 |
|
|
定位精度 |
mm |
0.005 |
|
|
重復精度 |
mm |
0.003 |
|
|
負重 |
kg |
300 |
|
|
機械重量（大約） |
kg |
3100 |
|
|
外形尺寸（長*寬*高） |
mm |
1900*2510*2480 |
|
|
刀庫容量 |
位 |
20 |
|
