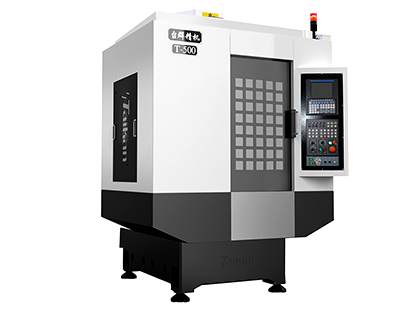

臺群精機T-500
2017/3/8
|
機型 |
單位 |
T-500 |
|
|
工作臺尺寸 |
mm |
620*390 |
|
|
行程 |
左右（X） |
mm |
500 |
|
前后（Y） |
mm |
390 |
|
|
上下（Z） |
mm |
320 |
|
|
工作臺T型槽數--尺寸 |
mm |
3-14*120 |
|
|
主軸鼻端至工作臺距離 |
mm |
180-500 |
|
|
主軸中心至機身端面距離 |
mm |
445 |
|
|
主軸轉速（標配） |
rpm |
50-20000 |
|
|
主軸錐度 |
# |
BT-30 |
|
|
主軸功率 |
kw |
5.5 |
|
|
X軸快速移動率 |
m/min |
60 |
|
|
Y軸快速移動率 |
m/min |
60 |
|
|
Z軸快速移動率 |
m/min |
60 |
|
|
切削速度 |
mm/min |
1-30000 |
|
|
三軸電機功率（X、Y、Z） |
kw |
1.5/1.5/2.2 |
|
|
刀具重量 |
kg |
2.5 |
|
|
刀具長度 |
mm |
200 |
|
|
直徑（滿刀/鄰空刀） |
mm |
50/65 |
|
|
水箱容量 |
L |
150 |
|
|
氣壓需求 |
kg/m3 |
6 |
|
|
總耗電功率 |
kva |
12 |
|
|
定位精度 |
mm |
0.005 |
|
|
重復精度 |
mm |
0.003 |
|
|
負重 |
kg |
250 |
|
|
機械重量（大約） |
kg |
3100 |
|
|
外形尺寸（長*寬*高） |
mm |
1690*2600*2600 |
|
|
刀庫容量 |
位 |
16 |
|
